镭射膜版距测量仪
    一、 仪器简介
    该仪器能在线精确测量镭射膜版距的重复长度，并能显示误差曲线，统计和打印整卷膜的误差分布，测量精度达到0.01mm，可安装在剥离机、复卷机和复合机上。
    该仪器的输出打印结果，可作为产品的质量报告附件，一方面可提交给用户做为质量参考；另一方面可作为质量管理和质量分级的依据，不同质量决定不同的价格。
    该仪器根据测量原理，分为LDM1080A型和LDM1080B型。

    二、 LDM1080A型 测量原理
    利用光电头检测版缝的存在，同时产生触发信号令摄像头同步抓拍；通过图像测量和标定，得到测量长度与标准长度之间的误差。具体测量方法如下：
    1． 正式测量之前，人工用尺测量起始两个相邻版缝的长度L，输入给此仪器作为基准；
    2． 张力恒定时，以此长度为基准，用该装置测量相邻版距的偏差e；
    3． L＋e即为每次测量的版距长度值

     技术特点:
    1．此型号标定时测的是静态版距L，而在线测得的版距变化量e是拉伸后的版距变化量，通过理论分析，当张力恒定时，静态版距的变化量e’与拉伸后版距的变化e相差<0.001mm，因此可以认为真实版距等于L+e;
    2．此型号最明显的优势是在恒定张力下，能测出版距的变化量e及其变化趋势，在实际生产过程中，保证e在允许范围内浮动，是版距合格的保证;

    三、 LDM1080B型 测量原理
    利用光电头检测版缝的存在，通过读取光电头信号之间的脉冲数，乘以脉冲当量，即为版周的实际长度，具体测量方法如下：
    1．正式测量之前，对安装编码器的导纸辊进行标定，计算脉冲当量c，输入给此仪器作为基准；
    2．正式测量时，光电头扫过相邻版缝，脉冲计数为n，输出实时长度为nxc。

     技术特点:
    此型号采用如下方法有效的排除机械误差和现场干扰对测量结果的影响：
    1.纸与辊的严格同步，而且不会伤纸；
    2.采用进口坚固耐用性的编码器与与辊严格同步；
    3.高速信号滤波和整形技术，保证在强现场干扰环境仍能稳定工作；
    4.高速FPGA信号处理技术，达到每秒60MHz的计数频率；
    5.自校正功能：检测导纸辊的重复长度来计算系统误差，并判断信号是否正常。


    四、产品规格

产品型号

LDM1080A / LDM1080B

产品名称

镭射膜版距测量仪

检测精度

0.01mm

生产速度

以620mm标准版距为例，最高可达1080m/min

版距长度

无限制

版缝类型

光电头能扫描到的所有版缝

输出功能

  1. 显示误差实时曲线；
  2. 长度超差报警；

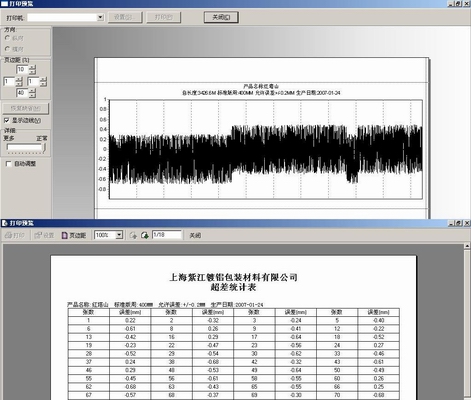

  3. 打印整卷误差曲线；
  4. 打印所有超差版距的位置和超差长度

保存功能

保存二年以上产品记录，随时跟踪产品质量

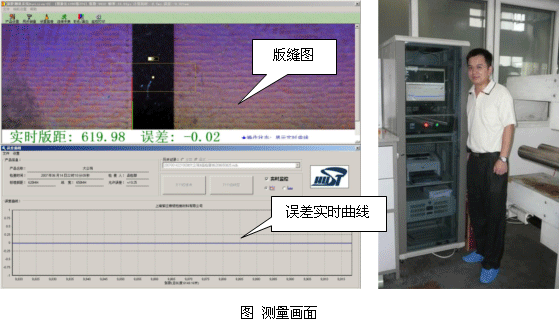

    五、 软件界面
