| 卷盘商标复卷检测系统 |
一、概述
目前卷烟卷盘商标的检验目前是通过检验员用频闪灯＋人眼观测方式进行目测图案缺陷检验，这就要求检验员具备较高的检验技能，同时由于频闪容易刺激人员疲劳，一些细小缺陷很难被发现，容易造成质量漏检事故。印刷质量检测复卷系统是对卷盘商标图案缺陷最新检验技术，图像检测系统能自动检出缺陷并报警、记录，同时提供清晰的静止画面，供检验员观看可能出现的更细小的缺陷，提高观测效率。
该设备适用于烟草印刷包装行业，标签印刷行业进行纸张、塑料等复卷产品生产和卷筒产品生产。
二、技术原理
1、检测原理
图像检测检验技术通过高速线性相机连续拍摄图案，在软包卷盘复卷机上对商标进行高速摄像，并将其与基准作比较，当二者差异超出了误差范围时，系统即判定产品出现缺陷，同时进行声、光报警，提示操作人员进行处理。图像检测检验技术，还能对整盘商标通过液晶屏实时观测每张商标的印刷质量，取代原频闪灯＋人眼观测方式，提高观测效率，保护操作员视力，缺陷记录经过人工筛选，打印成缺陷报表。“全自动印刷质量检测复卷机”是将图像检测检验技术优势与复卷机复卷商标的特点相结合，对卷盘商标进行质量检验，从质量控制角度和人员操作方面，“全自动印刷质量检测、复卷系统”的检验方式对产品质量管理和检验有很大提升。
2、卷盘商标复卷检品机组成：

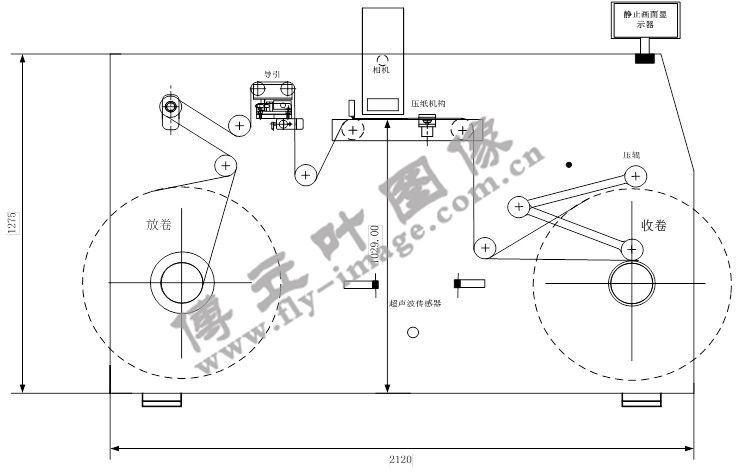

设备示意图
（1）高速复卷机收、放卷单元、张力控制系统、纠偏系统和系统控制单元组成
（2）质量检测系统由图像采集单元、图像及信号处理单元和人机对话单元组成
3、卷盘商标复卷检品机技术特点
（1）复卷机采用双向中心收卷方式，卷径计算采用进口超声波传感器进行检测，设备运行稳定性。气胀轴采用自动机械涨轴，方便材料装卸拼接，减轻操作人员的劳动强度。
（2）设备运行速度检测最高可到300m/min，复卷生产300m/min,设备运行噪声小。
（3）张力系统采用浮动辊进行控制，信号采集采用高精度张力传感器进行张力检测，确保张力稳定
（4）采用进口纠偏系统，保证复卷后端面整齐度≤±0.15mm
（5）采用进口PLC可编程控制器，完成对设备整机控制功能。通过程序控制能够实现缺陷位置定位停机；采用进口色标传感器实现对印刷品的计数功能和自动同步频闪控制功能
（6）检测系统能实现对烫金、印刷商标特征的准确提取，同时对缺陷进行检测。
（7）图像精确定位技术，能自动跟踪拍摄图案与标准图案的上下左右偏差，这种技术保证图像的精确比较，稳定检测系统工作。
（8）分区域检测技术：不同区域可以设置不同的检测精度，还可以屏蔽某区域的检测（如印刷空白区域）。
（9）检测精度的自动调整技术：根据商标纸张的波动状态，能自动调整检测精度，以到达最优的检测效果。
（10）缺陷趋势的预报技术：能任意设定缺陷报警阈限，预报缺陷发生的趋势，及时标识重大缺陷。
（11）高速图像处理技术：采用多线程处理算法，能高速长时间稳定工作。
（12）历史数据的管理技术：可打印、统计、显示、查询历史缺陷数据；保存时间可根据需要达到任意年限。
（13）多屏显示技术：除控制柜外，在关键工位处选装显示器，分别显示：操作界面：操作按钮、显示缺陷数据；实时图像：实现静止画面功能，方便操作员随时查看质量状况和系统运行状况。
（14）友好的人机界面：操作员设置好参数后，能自动探测开机、停机、换卷和设备波动状态；不同缺陷可以设置不同的报警声音以提醒操作员注意。
三、技术指标
1、设备检测范围和检测的材料：
（1）检测缺陷对象：印刷缺陷、烫金缺陷。
（2）检测纸张类型：铜版纸及大部分光柱镭射纸。
（3）检测结果处理：报警灯闪亮；显示缺陷图案，并存储缺陷图片和数据库。
2、设备技术指标：
（1）设备最大速度：300m/min(检测功能)，300±1.5 m/min（复卷）
（2）检测纸张幅宽：100-200mm
（3）设备张力波动：≤±3%
（4）收、放卷气胀轴直径：6英寸
（5）横向成像精度：0.1mm/像素
（6）纵向成像精度：0.14mm/像素
（7）印刷缺陷检测能力
稳定检出点状缺陷尺寸≥0.2×0.2mm2；
稳定检出线状缺陷尺寸≥0.2×1mm2；
稳定检出套印误差＞0.15mm；
（8）检测结果处理：报警灯响亮，显示缺陷图案。图像检测系统运行过程中，检测出套印不正、飞墨等缺陷，并及时报警，提示检验员注意，检验员可以通过静止画面，目测商标缺陷问题并进行判断，同时可以通过静止画面观察细小的瑕疵
（9）可存储800G的缺陷图片和数据库
四、设备配置
|
序号
|
名称 规格
|
数量
|
用途及产地
|
|
1
|
矢量变频调速器
|
2
|
开卷、收卷驱动
|
|
3
|
超声波传感器
|
2
|
进口
|
|
4
|
导引控制系统
|
1
|
进口
|
|
6
|
电动机 4KW四极
|
2
|
国产
|
|
7
|
PLC 控制器
|
1
|
进口
|
|
8
|
真彩触摸屏
|
1
|
进口
|
|
9
|
空气开关 控制按钮
|
1套
|
进口
|
|
10
|
铝合金导辊 (阳极、动平衡处理)
|
1套
|
国产
|
|
11
|
主要气动件
|
1套
|
国产
|
|
13
|
开卷气胀轴6英寸
|
1
|
自主设计
|
|
14
|
收卷气胀轴6英寸
|
1
|
自主设计
|
|
15
|
电控箱
|
1
|
自主设计
|
|
16
|
色标传感器
|
1
|
进口
|
|
17
|
整机说明书
|
1份
|
|
|
18
|
各仪表说明书
|
1套
|
原配说明书
|
|
19
|
印刷检测系统
|
1套
|
自主研发
|
|
|
|
参数
|
数目
|
|
检测软件
|
傅立叶图像印刷缺陷在线检测系统V6.0
|
1
|
|
摄像单元
|
印刷检测单元
|
2048线CCD摄像头
|
1
|
|
电化铝检测单元
|
2048线CCD摄像头
|
1
|
|
背面检测单元
|
2048线CCD摄像头
|
1
|
|
镜头
|
35mm镜头
|
3
|
|
采集卡
|
高速图像采集卡
|
3
|
|
照明单元
|
LED光源
|
3
|
|
自主研发
|
3
|
|
信号单元
|
自主研发
|
1
|
|
处理单元
|
P4多核工控机
|
3
|
|
19寸液晶显示器
|
3
|
|
控制柜及机械组件
|
机柜
|
1
|
|
五、系统环境要求
1、维护：只需最小的重定位和重校正
2、环境温度：0-40摄氏度
3、空气湿度：90%RH。密闭光学系统
4、电子干扰：来源于电压波动，电压尖刺，其他设备的电磁辐射。办法是隔离和接地，接地要防止大地回路，采用滤波和稳压
5、电源及气源：交流380V、220V 50HZ 气源6bar（客户提供）
6、接线方式：规范
7、安全性能：符合印刷现场要求
六、售后服务
1、本产品的免费保修期为1年（自签署产品验收合格证之日起计算）,五年内对设备软件进行维护和故障维修。
2、在免费保修期内，由于本产品自身引起的故障，可享受免费的维修或更换。
3、终身软件免费升级及相关技术培训。
4、保修期外配件仅收取购买成本费，亦可由用户自行购买免费安装
说明：我们保留更改某些结构及参数的权利，使其更先进，更完美，更好地为您提供良好的设备。
|
|
|
|
